ATRIBUTOS DE LAS TAPAS PARA ACUEDUCTO Y ALCANTARILLADO
1. Materiales disponibles

Hierro dúctil nodular (GJS 500-7, GJS 400-15) → el más resistente, estándar mundial.

Hierro fundido gris → más económico, menor resistencia.

PRFV / Polímero reforzado (fibra de vidrio) → livianas, anticorrosivas, anti-robo.

Concreto reforzado → uso peatonal o zonas sin tráfico.

Polietileno de alta resistencia / PVC modificado → redes domiciliarias.

2. Clases de carga (EN-124 / NTC 3728)

A15: 1.5 toneladas → jardines, zonas verdes.

B125: 12.5 toneladas → parqueaderos, andenes.

C250: 25 toneladas → zonas mixtas, bordillos.

D400: 40 toneladas → vías urbanas, carreteras.

E600/F900: Aplicaciones industriales pesadas, aeropuertos.

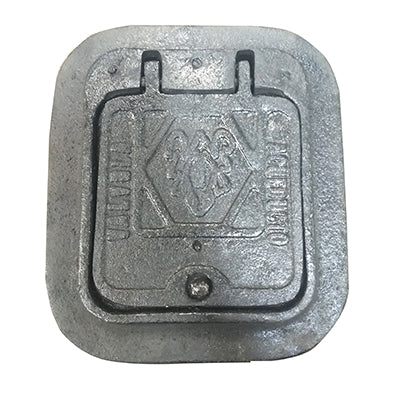

3. Tipos de tapa

Redonda

Cuadrada

Rectangular

Con o sin marco

Con bisagra

Antivandálica

Hermética (con empaque de goma para olores)

4. Acabado

Superficie antideslizante

Pintura bituminosa o epóxica (para hierro)

Texturizado antiderrapante

5. Seguridad

Sistema anti-robo

Bisagras con apertura controlada

Pernos o cierres de seguridad

Marco reforzado

6. Identificación

Grabado o relieve: ACUEDUCTO, ALCANTARILLADO, AGUA, A.A., etc.

Logo de empresa o municipio

Color personalizable (en polímero/PRFV)

FICHA TÉCNICA COMPLETA – TAPAS PARA ACUEDUCTO Y ALCANTARILLADO

(Modelo profesional genérico, puedo personalizarlo según material y carga.)

1. Información General

Producto: Tapa y Marco para Acueducto / Alcantarillado

Norma: EN-124 / NTC 3728

Material: Hierro dúctil, PRFV o Polímero reforzado

Tipo de tapa: Redonda / Cuadrada (según proyecto)

Aplicación: Cámaras de inspección, válvulas, pozos, redes sanitarias y pluviales

2. Especificaciones Dimensionales (Ejemplo tapa redonda 600 mm)

Diámetro nominal claro: 600 mm

Diámetro exterior: 700–750 mm según fabricante

Altura del marco: 100–120 mm

Espesor de tapa: 25–35 mm

Peso (hierro dúctil D400): 50–90 kg

Peso (PRFV D400): 20–45 kg

(Puedo adaptar dimensiones a lo que necesites.)

3. Materiales
Hierro Dúctil

Norma: ISO 1083 GJS 500-7

Tratamiento térmico y nodularización

Resistencia a tracción: 500 MPa

Elongación: 7–15%

PRFV / Polímero reforzado

Resina termoestable

Refuerzos en fibra de vidrio

100% anticorrosivo

Peso liviano → facilidad de instalación

Concreto Reforzado

Uso peatonal

Refuerzo en malla

No apto para vehículos pesados

4. Clase de Carga

Según EN-124 / NTC 3728

A15 / B125 / C250 / D400 / E600

La clase se selecciona según la zona de tráfico.

5. Acabado y Revestimiento

Recubrimiento anticorrosivo bituminoso (hierro).

Textura antideslizante.

Opcional: pintura epóxica o poliuretano.

PRFV: pigmentación UV resistente.

6. Sistema de Seguridad

Opción: bisagra 90° o 120°.

Opción: cierre con tornillo o perno.

Anclaje del marco al concreto.

Diseño antivibración (no golpea con el tráfico).

7. Identificación del Producto

Relieve superior:

ACUEDUCTO, ALCANTARILLADO, AGUA POTABLE, A.A.

Logo de empresa (puedo incorporarlo si deseas).

Flecha de sentido de flujo (opcional).

8. Usos Industriales

Cámaras de válvulas de acueducto.

Cámaras de inspección de alcantarillado sanitario.

Alcantarillado pluvial.

Redes internas en plantas industriales.

Cámaras eléctricas, de telecomunicaciones y aguas residuales (con versión PRFV).

9. Beneficios

Alta resistencia mecánica.

Larga vida útil (>20–30 años en hierro dúctil).

Anticorrosión (en PRFV).

Reducción de robos (PRFV y polímero).

Seguridad para peatones y vehículos.

Fácil acceso para mantenimiento.

Estabilidad estructural del pozo o cámara.

Resistencia a impacto y vibración.

10. Opciones Adicionales

Tapa hermética → evita olores (empaques de goma).

Tapa con ventilación → para cámaras eléctricas.

Color personalizado (PRFV): azul, verde, negro, gris.

Antirruido → junta elastomérica.

Antirobo → cierre mecánico interno.
